Tischfräsmaschine


Hier beim Kopfholzfräsen eines schrägen Zapfens unter Zuhilfenahme
des Schiebeschlittens.

Es handelt sich um die Tischfräsmaschine der Firma Elektra-Beckum
Modell TF 904 D, die Drehstrommaschine verfügt über den zum Fräsen von
Konterprofilen wichtigen Rechts u. Linkslauf , einen Aluminium Motor
mit 2,8 KW Aufnahmeleistung mit 4 Übersetzungsvarianten von 1800 –
3500 – 6300 – 8500 U/min. Ebenso eine 10 Grad nach hinten und 30 Grad
nach vorn neigbare Kippspindel. Spindelhub der 30 mm Spindel beträgt 80
mm. Die Maschine ist mit einer ähnlich der Orginal E-B Fahreinrichtung
ausgerüstet. Auf den folgenden Bildern ist die Maschine mit
verschiedenen Erweiterungs – bzw Zubehörteilen gezeigt:

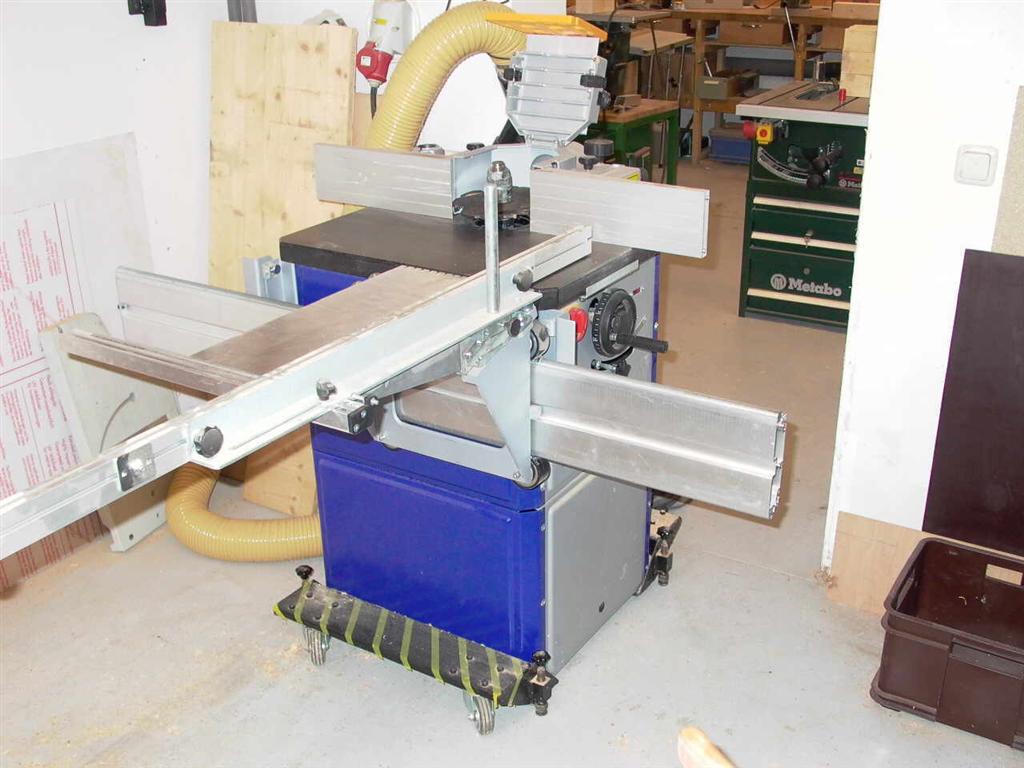

Aufbewahrungszustand der Maschine mit angebrachtem Fräskorb und
Führungsschiene für Schiebeschlitten.
Gut zu sehen sind die Stellräder der
Spindelwinkelverstellung und der Höhenverstellung.

Bild  Bild

Man erkennt den Schlitten zur Kopfholzbearbeitung (Schlitz-
und Zapfenverbindungen und Konterprofile) mit Queranschlag und
Rundstab zur Aufnahme der Exzenterklemmvorrichtung.


Eine typische Fräsarbeit, das Fräsen eines Zapfen (5 Grad
gekippt) mit 200 mm Verstellnuter. Besser geht es noch mit 2
Verstellnutern.

Bild  Bild

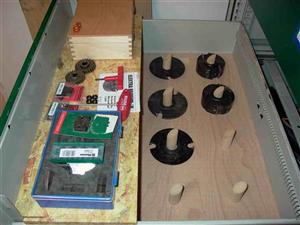

Messer und Zubehör für die Fräse

Tischfräsmaschine Elektra Beckum TF 904 RDNB
Motorleistung: Aufnahme 2800W / Abgabe 1800W
Drehzahl: 1800/3000/6200/8500 U/min. Spindelhub 80 mm /
Spindeldurchmesser 30 mm / Neigung -10° bis +30° / Rechts- Linkslauf
Verwendbare Werkzeuge: max. 200 mm Durchmesser – 145 mm in Tischplatte
versenkbar
Zubehör: Fräskorb mit getrennt einstellbaren Anschlägen
(Lieferumfang), Schiebeschlitten, Tischverlängerung beidseitig möglich,
Fahreinrichtung,
Vorschubeinrichtung und Bogenfräseinrichtung.
